I denna vätgasproduktionsanläggning i Tyskland hittade man ett alternativ till den vanliga tyristorlösningen med hjälp av Emotrons modulära omvandlarlösningar för grön energi. En lösning med Emotrons Active Front End (AFE) och Emotrons DC/DC-omvandlarenhet (DCU) ger de vätgasproducerande enheterna mycket större flexibilitet samtidigt som mycket låga nätstörningar bibehålls.

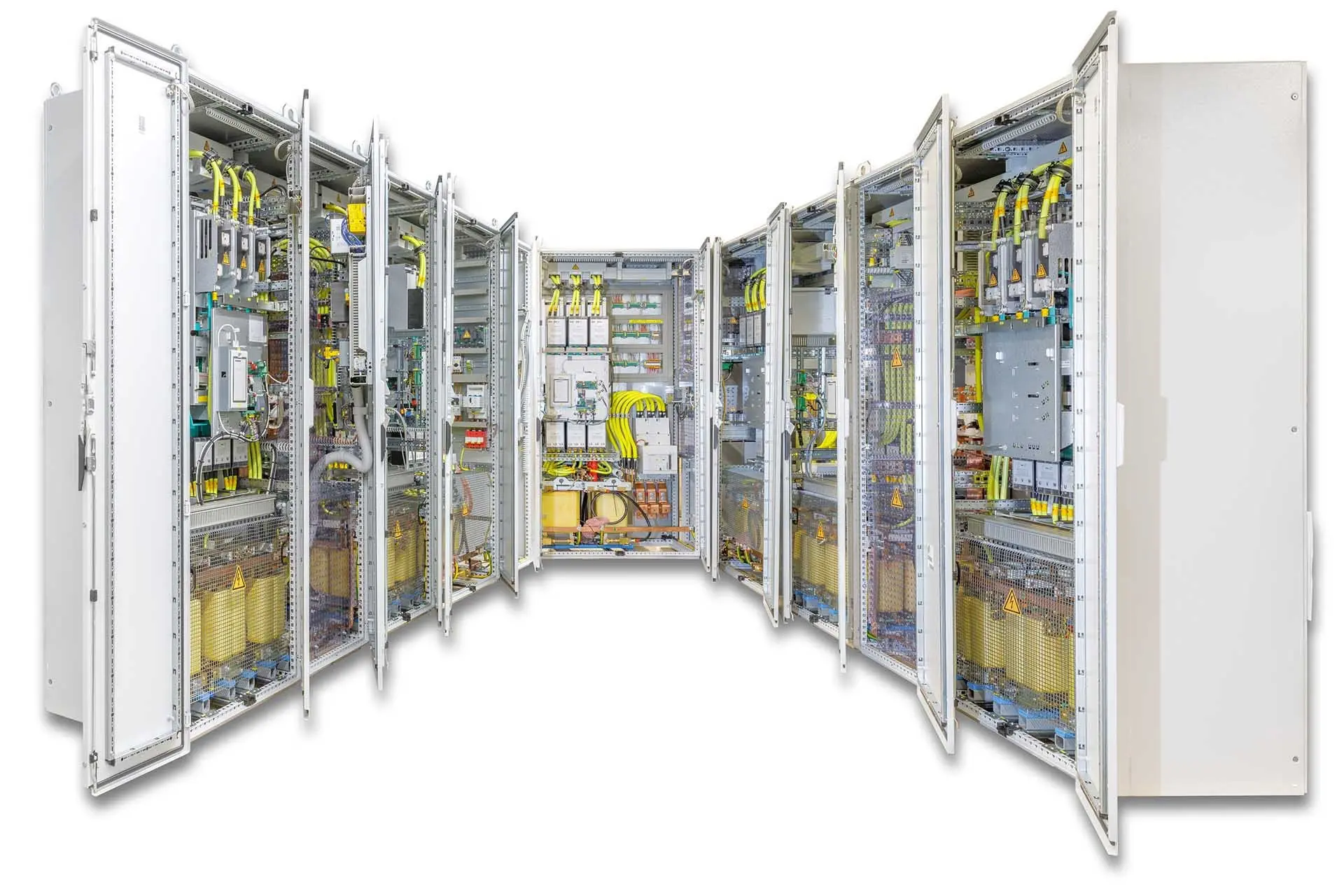

De två skåp som specialbyggdes för produktionsenheten innehåller var sitt Power Electronic Building Block (PEBB). De smarta elektroniska komponenterna ser nästan identiska ut men de har mycket olika syften. Vissa är utrustade med aktiv front-end-teknik och andra är DC-styrenheter.
Även om skåpkonverteringslösningen nyligen har anpassats för att passa vätgasproduktionsanläggningen, har den en hög teknisk beredskap (TRL). De enskilda byggstenarna i dessa produkter har redan använts för många projektskåpsinstallationer under flera år.
Den totala lösningen omfattade Emotron-produkter;
1x AFR69-2100
2x DCU69-1500
CG Drives & Automation har omfattande erfarenhet av att använda sina omvandlarmoduler för en mängd olika ändamål inom hybridelektrisk och förnybar energi, och anpassar dem till specifika applikationsbehov.
I det här fallet anpassades skåpkonstruktionen och gjordes kompakt för att passa den omgivande miljön. Eftersom Emotrons omvandlarmoduler i allmänhet tillåter dubbelriktade kraftflöden krävdes tillägg av dioder för att säkerställa att de vätgasproducerande enheterna inte istället kunde omvandlas till en kraftgenererande bränslecellsdrift.
De flexibla Emotron-modulerna erbjuder en mängd olika alternativ, och den här lösningen bygger på extremt tunna vattenkylda kraftmoduler. Även de speciella dioderna är vattenkylda. Värmeförluster hanteras enkelt med en värmeväxlare och det finns inget behov av en aktiv kylare. Med tanke på containermiljön i många vätgasproducerande enheter är det svårt att hantera värmeförluster på något annat sätt.
I motsats till en tyristorlösning, som kanske inte fungerar som den ska i svaga nät med spänningsvariationer, har Emotrons modulära omvandlarlösning en imponerande flexibilitet. ”Med den här innovativa lösningen behöver vi inte ett styvt nät. Lösningen från Emotron tillåter stora spänningsfluktuationer och en mycket mindre kortslutningsförmåga samtidigt som den hela tiden bibehåller en låg nätstörning på mindre än 5%”, säger Göran, produktchef för Green Power Solutions på CG Drives & Automation.
